?微型直流電機的轉速是如何測量的?

發布時間:2023-06-27 16:18:02 << Return list

微型直流電機的轉速是微電機非常重要的參數,轉速代表著微電機的適用性,通常是以每分鐘的旋轉數做為單位,低轉速的每分鐘只有幾轉到幾十轉,高轉速的微電機則高達幾萬轉到十幾萬轉。那么,直流電機的轉速是如何測量出來的呢?

在微型直流電機的轉速測量中,方法有很多,比如離心式轉速表、閃光測速儀、光電數字轉速表等等,但是這些測速方法比較麻煩,比如光電數字轉速表測速就需要把微電機的旋轉部分標記才能測出轉速,閃光測試儀則需要將微型直流電機固定在專門的位置上。所以對于微型直流電機生產廠家像這些比價麻煩的能速方法就不太實用了。

現在的生產線上用的都是微電機轉速測速儀,通過利用直流電機的特殊條件,提取轉速脈沖信號來測試出微型直流電機的轉速。

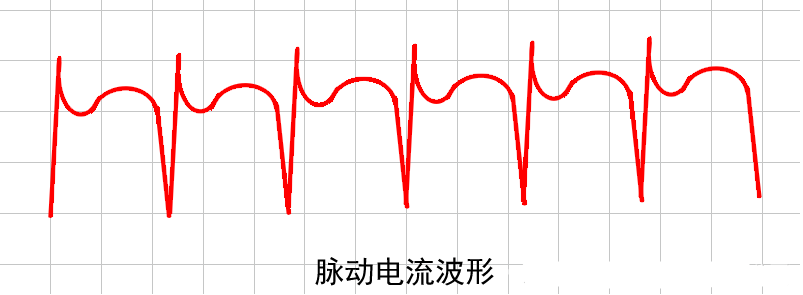

微型直流電機在運轉時,直流電源會通過電刷將直流電壓引入電樞的換向器中,換向器在微型直流電機旋轉時,會將外加直流電壓和電流轉換成線圈內部的電勢與電流,這時就會在供電電流回路中產生脈動分量,如下圖所示。


二極直流電機產生的脈動分量頻率


K:換向器片數

N :電機轉速, r/m in

C:系數

當換向器片數 K 為奇數時, C = 2。當換向器片數 K 為偶數時, C= 1。

由于同一規格型號的直流電機換向器片數是固定的, 因此電樞電流脈動頻率的變化就直接反映出電機轉速的變化。

微型直流電機的測速非常簡單容易實現, 一臺微電機轉速測試儀即可完成,只要將微型直流電機通入電源,即可實現轉速測量,非常方便。更多有關微型直流電機資訊,請繼續關注天孚微電機。
